Integracja Satel ETHM-1 z Raspberry Pi

Dwa i pół roku temu, gdy wybierałem sposób integracji systemu „inteligentnego domu” z centralą alarmową Satel Integra, zdecydowałem się na użycie modułu INT-RS. Stworzyłem wtedy skrypty w Node.js do integracji systemu automatyki domowej z centralą alarmową. Wybrałem komunikację przez port szeregowy a nie moduł IP, między innymi ze względu na koszty. Teraz, przy okazji awarii konwertera transmisji szeregowej, zdecydowałem się na zmianę medium na Ethernet, bo jest to wygodniejsze przy kablowaniu, a dodatkowo same moduły ETHM-1 można kupić używane w rozsądniejszych cenach. Nie bez znaczenia jest też fakt, że dzięki temu będę mógł też programować centralę zdalnie, bez przenoszenia laptopa i kombinowania z połączeniem szeregowym oraz używać aplikacji Satela do zdalnego sterowania centralą z telefonu komórkowego. Poza tym zawsze to coś nowego do wypróbowania.

Instalacja

Instalacja modułu ETHM-1 nie różni się znacząco od znanej z INT-RS. Przewody łączymy do tej samem magistrali manipulatorów. Mamy więc zasilanie, dwa przewody do komunikacji i ewentualnie przewód RS232, jeżeli chcemy programować centralę przez sieć. Tu od razu mała uwaga – potrzebny jest właściwy przewód, który Satel oznacza czerwoną etykietą. Zielony RJ/PIN5-LCD nie będzie działał, bo żyły są inaczej połączone. Poza tym pozostaje podłączenie przewodu Ethernet do switcha naszej sieci domowej.

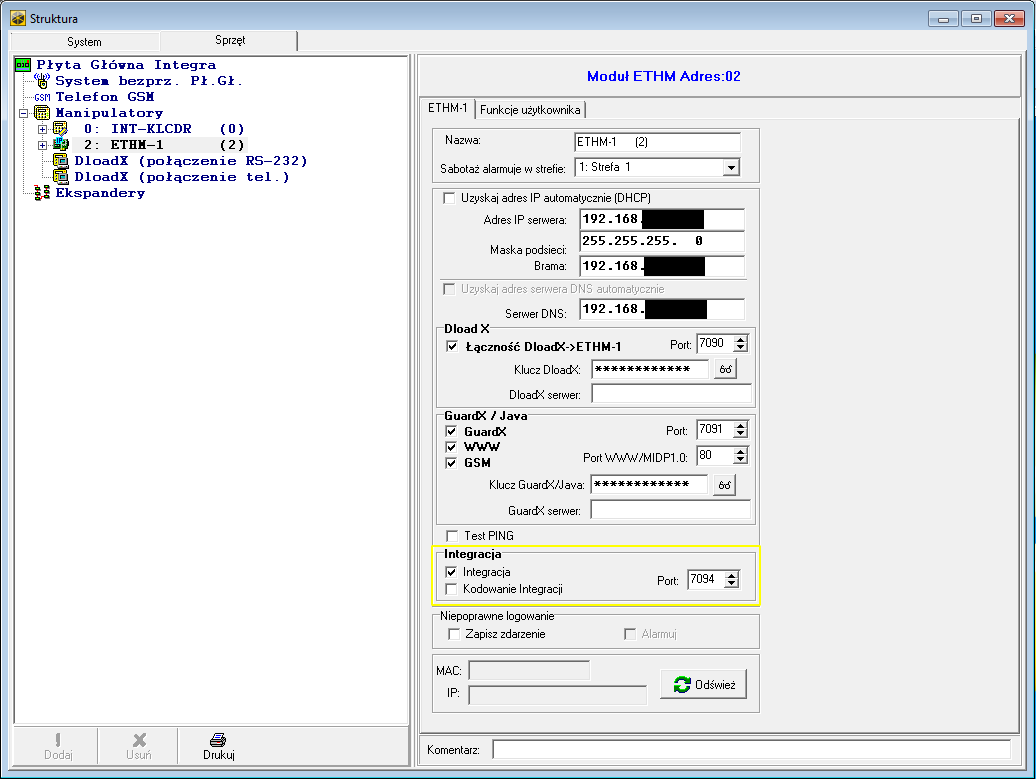

Należy też w konfiguracji centrali, np. przez program DloadX, przypisać adres IP oraz włączyć opcję integracji i wybrać port (domyślnie 7094).

Integracja

Po sprawdzeniu, czy moduł odpowiada na pingi, można przejść do integracji. Pewną niespodzianką może być, jak niewiele zmian potrzebne jest, aby przystosować skrypty z wersji działającej z portem szeregowym na tryb sieciowy. Całą klasę SatFrame pozostawiamy bez zmian, bo protokół jest taki sam. Nieznacznie zmieniamy tylko główny moduł, który ma otwierać połączenie TCP zamiast portu szeregowego.

var SatFrameClass = require("./satframe");
var dgram = require('dgram');
var http = require('http');
var child_process = require('child_process');
var dgram = require('dgram');

var net = require('net');

var bufsize=1024;
var buf=new Buffer(bufsize);
var bufpos=0;

var outputs=new Array;
var outputschange=new Array;

var armed=false;

//połączenie do modułu ETHM-1 - adres IP i port
var client = new net.Socket();
client.connect(7094, '192.168.1.17', function() {
	console.log('Connected');
});

client.on('data', function(data) {
	var receivedData = "";


	if(bufpos+data.length>bufsize) bufpos=0;
	for(w=0; w<data.length; w++ )
	{
		buf[bufpos]=data[w];
		bufpos++;
	}
	oldbufpos=bufpos;
	while( (bufpos=parseSatel(buf, bufpos))!=oldbufpos ) oldbufpos=bufpos;
});

client.on('close', function() {
	console.log('Connection closed');
	exit(1);
});

client.on("error", function() { console.log("error"); exit(1); });


// tworzymy zapytanie o stan wyjść
var sf=new SatFrameClass.SatFrame();
sf.addParam(0x17);

//inicjujemy tablice stanów i zmian wyjść
//numery wejść w cenrali są numerowane od 1 do 128 (w przypadku Integry 128)
for( w=1; w<=128; w++ )
{
  outputs[w]=0;
  outputschange[w]=0;
}


// cykliczne zapytania o stan wyjść
setInterval( function()
{
  var fr=sf.getFrameAsBuffer();
  client.write(fr);
}, 1000 );


// szuka pełnej ramki i dba, żeby bufor się nie przepełnił
function parseSatel(b, size)
{
  var begin=-1;
  var end=-1;
  var frame=new Array;

  for( w=0; w<size && end==-1; w++ )
  {
    if( b[w]==0xfe && b[w+1]==0xfe ) begin=w;
    if( b[w]==0xfe && b[w+1]==0x0d ) end=w+1;
  }

  if( end!=-1 ) // jest pelna ramka
  {

    //przepisujemy gotowa ramke
    q=0;
    for(w=begin; w<=end; w++)
    {
      frame[q]=b[w];
      q++;
    }

    //przepisujemy reszte na poczatek bufora
    q=0;
    for(w=end+1; w<size; w++)
    {
      b[q]=b[w];
      q++;
    }

    runFrame(frame);
    return(q);

  }

  return(size);

}

// uruchamia akcje zwiazana z ramka, gdy to potrzebne
function runFrame(f)
{

  var tm = new Date();

  var test=new SatFrameClass.SatFrame();
  test.setFrame(f);
  if( !test.checkCrc() )
  {
    console.log("Niepoprawny CRC dla ramki: "+f);
    return;
  }

  if( f[2]==0x17 ) //wyjscie
  {
    for( w=0; w<128; w++ )
    {
      out=f[3+Math.floor(w/8)]&(Math.pow(2,(w%8)));
      if( out>0 ) out=1;
      outputschange[w+1]=0;
      if( out!=outputs[w+1] ) {
        outputschange[w+1]=1;
        console.log(tm+" zmiana "+(w+1)+"="+out);
        sendMain("s:"+out+":"+(w+1));
      }
      outputs[w+1]=out;
    }

  }
}

//wysłanie do modułu głównego przez UDP
function sendMain(code)
{
  var message = new Buffer(code);
  var client = dgram.createSocket("udp4");
  client.send(message, 0, message.length, 8001, "127.0.0.1", function(err) {
    client.close();
  });
}

Cała zmiana od strony programistycznej zajęła może 15 minut z testowaniem. Oczywiście dla ETHM-1, gdzie znamy początek i koniec ramek, w przeciwieństwie do transmisji szeregowej, kod można nieco uprościć, ale nie ma takiej konieczności. Dzięki temu jest bardziej uniwersalny.

To czego nie zrobiliśmy, a co jest możliwe, to kodowanie transmisji wybranym kluczem dla podniesienia poziomu bezpieczeństwa. Oczywiście wszystko zależy od potrzeb i sieci, do której podłączona jest centrala.
